今天继续分享一下使用 Typora 在画图方面的小技巧。是的，你没看错，Typora 也能”画“图。
说是画图，但并不像其他专业的绘图软件那样，通过拖拖拽拽一些元素，画出流程图、时序图等。Typora 的制图功能是由 Mermaid 强力驱动，如果你使用过 PlantUML，那么 Mermaid 也非常容易上手。
Mermaid

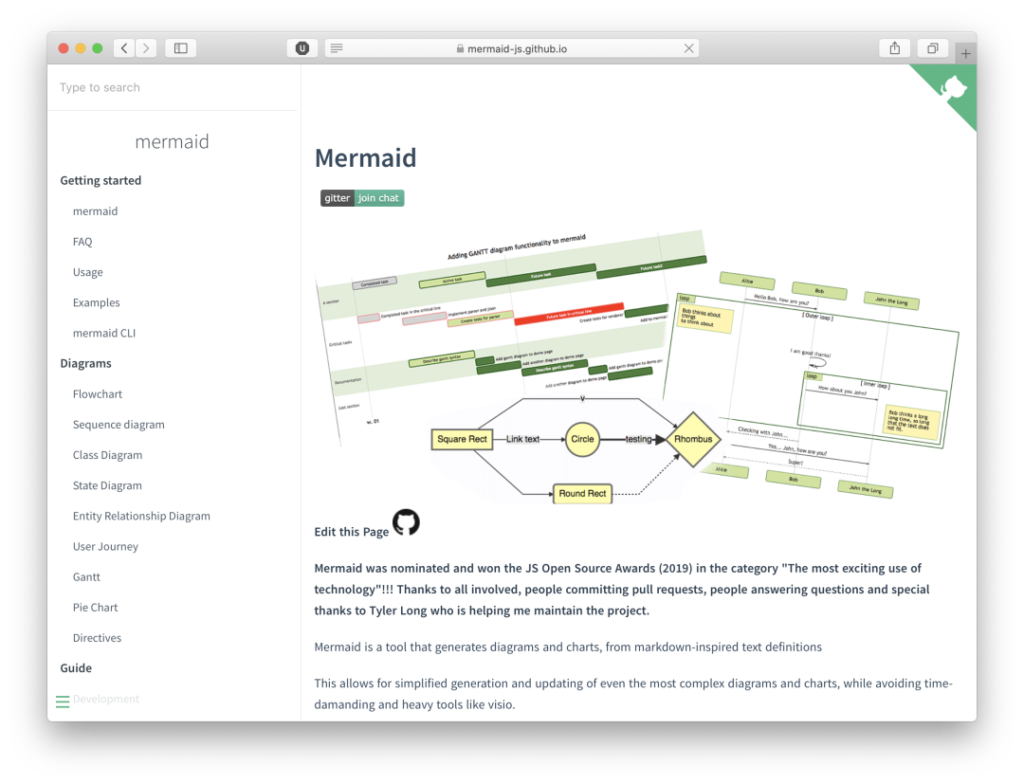

Mermaid[1] 是一种简单的类似 Markdown 的脚本语言，通过 JavaScript 编程语言，将文本转换为图片。因此，真正实现画图功能的并不是 Typora 本身，它只是内置了对 Mermaid 的支持。
Mermaid 支持绘制非常多种类的图，常见的有时序图、流程图、类图、甘特图等等。下面分享一下如何绘制这些图，语法非常容易掌握。
先在 Typora 中，输入 ```mermaid 然后敲击回车，即可初始化一张空白图。

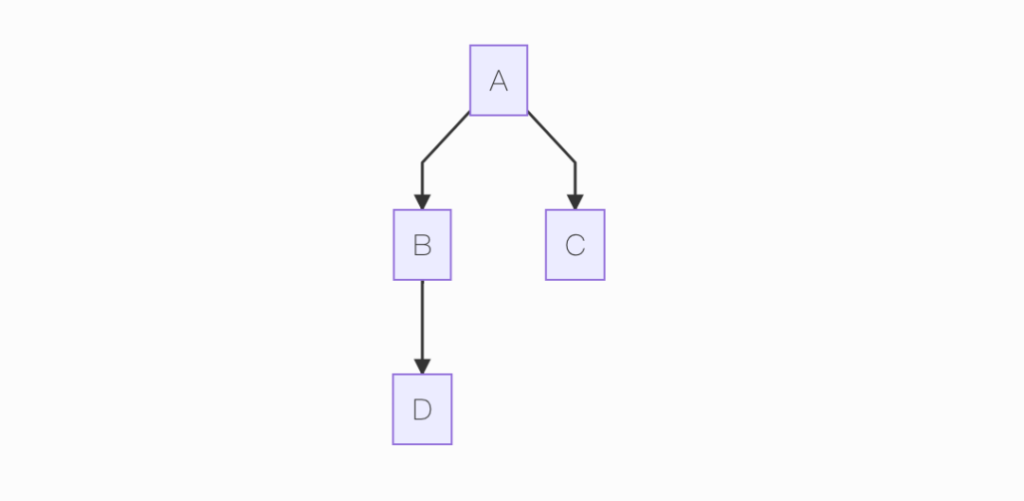

流程图
语法解释：graph 关键字就是声明一张流程图，TD 表示的是方向，这里的含义是 Top-Down 由上至下。
graph TD; A-->B; A-->C; B-->D;

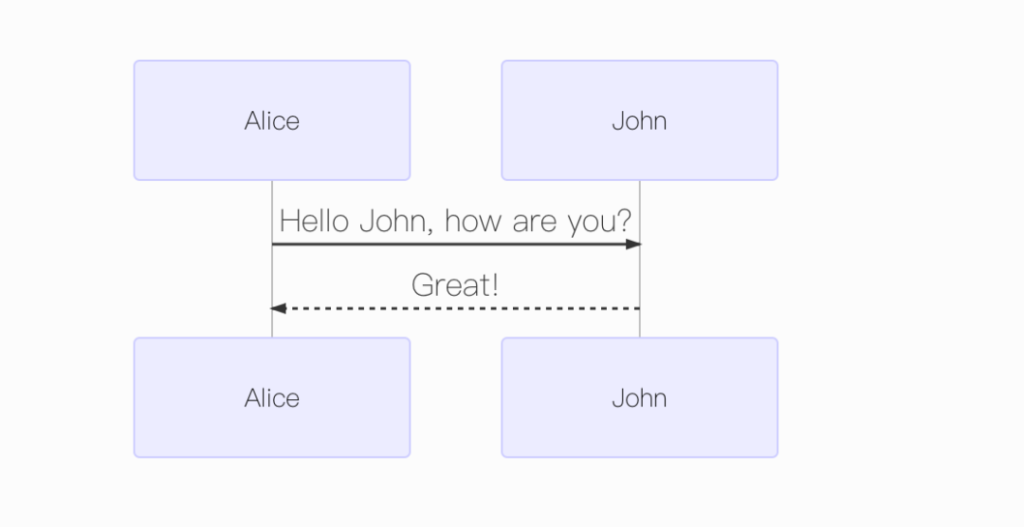

时序图
语法解释：->> 代表实线箭头，-->> 则代表虚线。
sequenceDiagram Alice->>John: Hello John, how are you? John-->>Alice: Great!

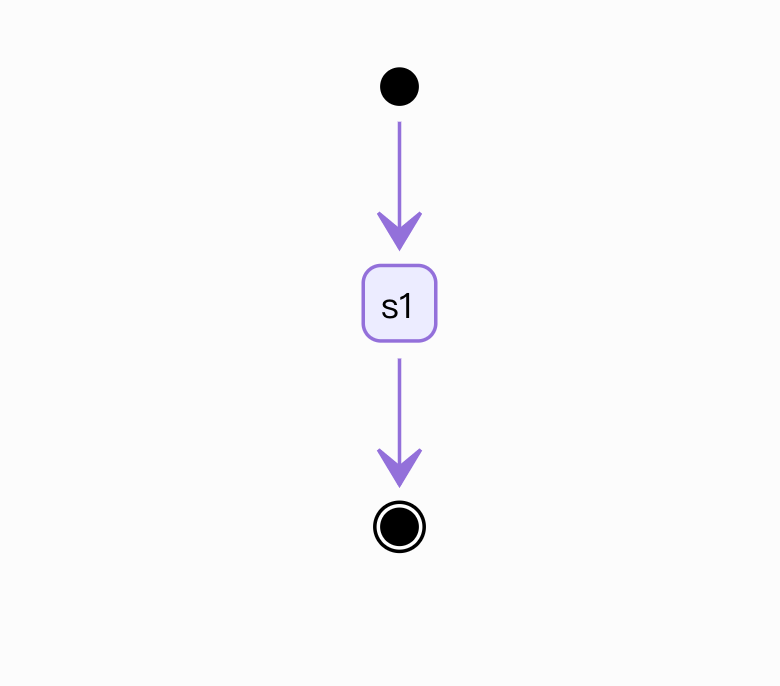

状态图
语法解释：[*] 表示开始或者结束，如果在箭头右边则表示结束。
stateDiagram [*] --> s1 s1 --> [*]

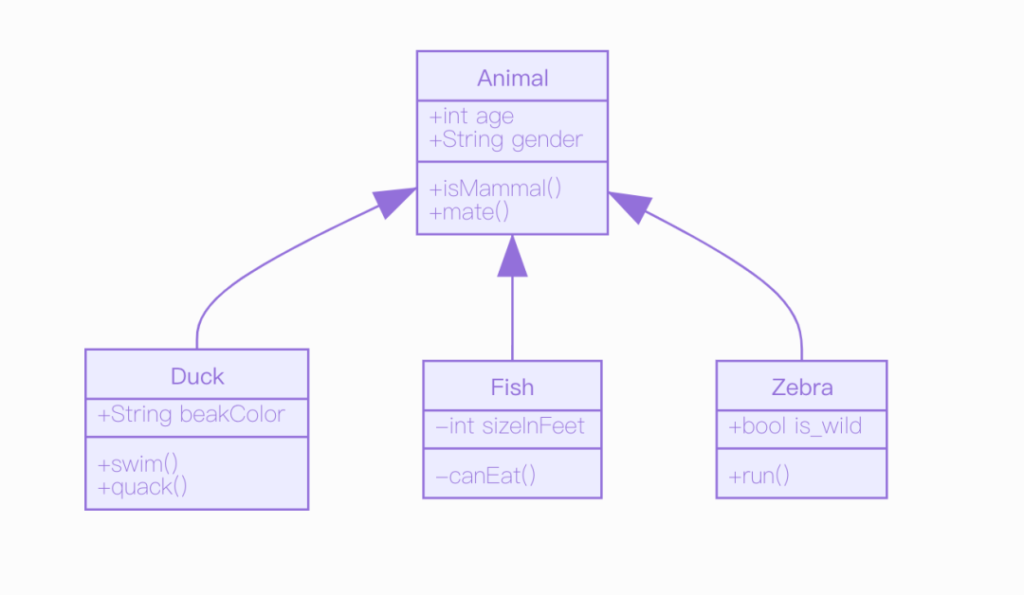

类图
语法解释：<|-- 表示继承，+ 表示 public，- 表示 private，学过 Java 或者软件工程的同学应该都了解。
classDiagram Animal <|-- Duck Animal <|-- Fish Animal <|-- Zebra Animal : +int age Animal : +String gender Animal: +isMammal() Animal: +mate() class Duck{ +String beakColor +swim() +quack() } class Fish{ -int sizeInFeet -canEat() } class Zebra{ +bool is_wild +run() }

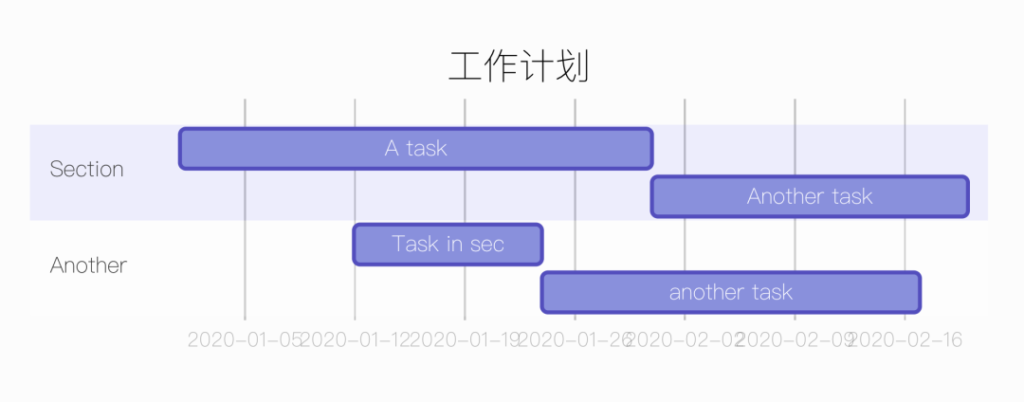

甘特图
甘特图一般用来表示项目的计划排期，目前在工作中经常会用到。
语法也非常简单，从上到下依次是图片标题、日期格式、项目、项目细分的任务。
gantt title 工作计划 dateFormat YYYY-MM-DD section Section A task :a1, 2020-01-01, 30d Another task :after a1 , 20d section Another Task in sec :2020-01-12 , 12d another task : 24d

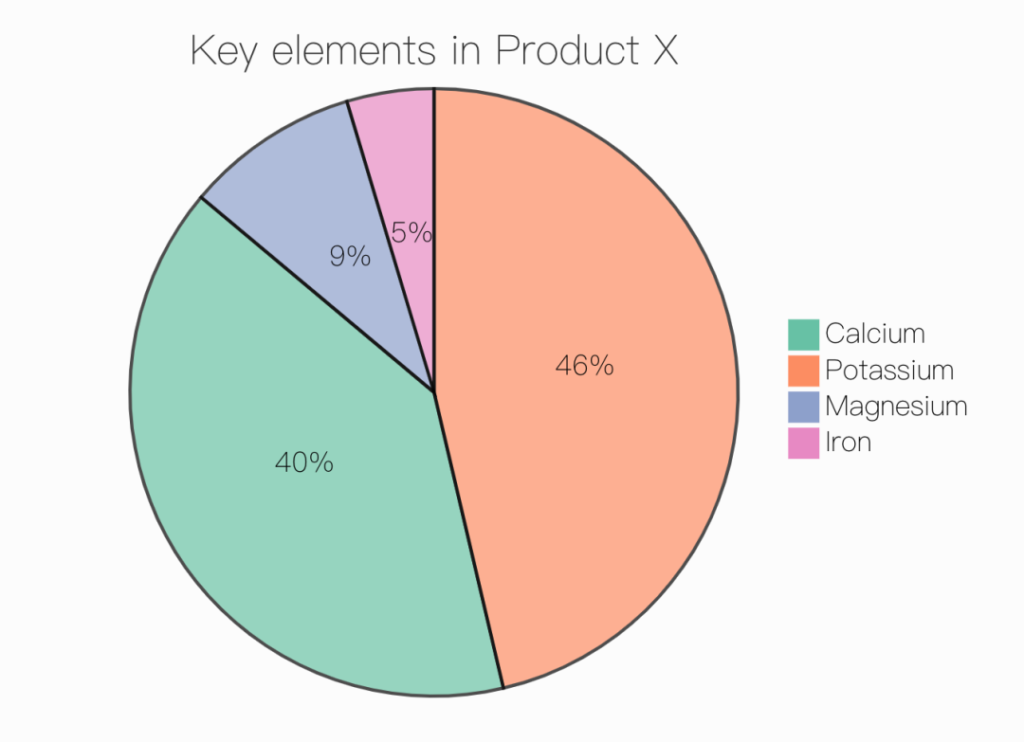

饼图
饼图使用 pie 表示，标题下面分别是区域名称及其百分比。
pie title Key elements in Product X "Calcium" : 42.96 "Potassium" : 50.05 "Magnesium" : 10.01 "Iron" : 5
导出
绘制好的图片可以选择菜单/文件/导出，导出为图片或者网页格式。在网页中图片是以 SVG 格式渲染的，你可以复制 SVG 内容，导入到 SVG 的图片编辑器中进一步操作。
小结
可以看到，Mermaid 使用非常简洁优雅的语法，让使用者可以快速的画出常用的图形，并且图片的非常美观，配色和谐，富有现代感。
这个 Typora 画图的小技巧，你学会了吗？
Tags: Typora, Typora 使用小技巧
